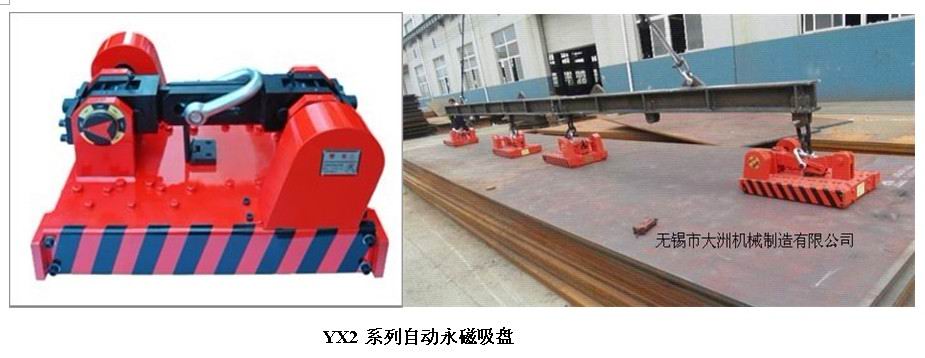

YX2系列自動永磁吊裝器
YX2系列自動永磁吊裝器主要在造船廠、鉚焊廠、鋼結構件廠、倉庫、車間、貨場等與各種起重設備配套使用中吸持板塊狀鐵磁性材料或工件，既可單臺使用，又可多臺組合吸運大而長的鐵磁性材料的工件。可在貨場、鋼板預處理生產線、鋼板切割線等場合代替電磁鐵吊運鋼板。該產品具有結構輕巧、操作方便、吸持力強、不耗電和安全可靠等特點，有助于改進裝卸搬運作業的工作條件，提高其勞動生產率。作為一種高效、安全、節能的新型吊裝工具，已廣泛應用于造船、工程機械、模具制造等行業中。 電磁吸盤本產品由www.shppa.cn提供

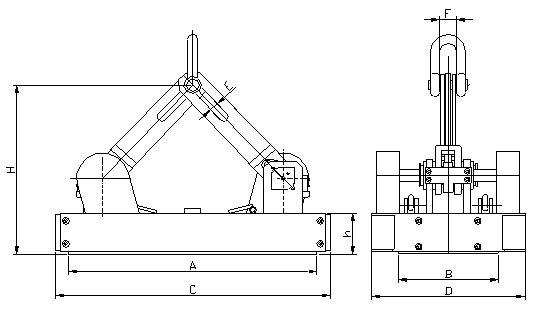

YX2 系列自動永磁吊裝器參數
型號 | YX2-1000 | YX2-1500 | YX2-2000 | YX2-3000 | YX2-5000 | |
外 | A(mm) | 510 | 665 | 680 | 770 | 920 |
B(mm) | 210 | 210 | 320 | 360 | 420 | |
C(mm) | 580 | 735 | 750 | 850 | 1000 | |
D(mm) | 390 | 390 | 500 | 500 | 580 | |
H(mm) | 380 | 380 | 420 | 510 | 600 | |
凈重（kg） | 160 | 195 | 250 | 320 | 450 | |
測試最大拉脫力 | 4000 | 5000 | 7000 | 9000 | 12500 | |
安吊重范圍
型號 | 鋼板額定吊重能力 | 鋼板最小厚度需求(mm) | 最大工件長度(mm) | 試驗最大拉脫力（kg） | 自重 | 安全系數 |
YX2-1000 | 1000 | 10 | 3000 | 4000 | 160 | X4 |
YX2-1500 | 1500 | 10 | 3000 | 5000 | 195 | |
YX2-2000 | 2000 | 10 | 3000 | 7000 | 250 | X3.5 |
YX2-3000 | 3000 | 15 | 4000 | 9000 | 320 | |
YX2-5000 | 5000 | 20 | 4000 | 12500 | 450 |
本自動永磁吊裝器的吊重能力會因下列因素改變其能力能力：鋼材厚度、平面的粗糙度、材質種類及永磁吊裝器與鋼材是否清除干凈。（請參考下列圖表及換算公式）
吊重能力及鋼材厚度換算表
Tx | 鋼材厚度 | 負載能力之比率 | ||||||
mm | inch | YX2-20 | YX2-10 | YX2-5 | YX2-3 | YX2-2 | YX2-1 | |
T1 | Up60 | Up2.36 | 100% | 100% | 100% | 100% | 100% | 100% |
T2 | 55 | 2.16″ | 90% | |||||
T3 | 50 | 1.97″ | 80% | 90% | ||||
T4 | 45 | 1.77″ | 70% | 80% | 95% | |||
T5 | 40 | 1.57″ | 60% | 70% | 85% | 95% | ||
T6 | 35 | 1.38″ | 40% | 60% | 80% | 85% | 95% | |
T7 | 30 | 1.18″ | 20% | 40% | 70% | 75% | 85% | |
T8 | 25 | 0.98″ | 10% | 20% | 50% | 65% | 75% | 90% |
T9 | 20 | 0.79″ | / | 10% | 30% | 45% | 65% | 80% |
T10 | 15 | 0.59″ | / | / | 10% | 220% | 45% | 65% |
T11 | 10 | 0.39″ | / | / | / | 10% | 20% | 40% |
T12 | 5 | 0.20 | / | / | / | / | 10% | 20% |
b. 鋼材平面粗糙度（FX）、鋼材之材質種類（MX）與吊裝能力換算參考表：
|
|
安全吊裝范圍換算公式——（Tx*Fx*Mx*額定吊裝量Kg）
范例：
鋼材條件：T8，F1，M3 1000kg（LS2-1）
90%×125%×85%×1000=744kg
以上圖表為參考值，安全系數×3.5倍,本永磁吊裝器的吊重能力標示為測試吸力的1/4。如LS2-1的吊重能力為1000kg，但其實際測試吸力為大于4000kg。（大的安全系數，為考慮及確保使用的安全因素）如欲吊的鋼材超出上述吊重范圍，請于吊離鋼材前先測試，無安全之慮后再行使用，如因故發生危險，則本公司恕不負責。
